ヒッチ関係
ヒッチの形状や寸法情報を掲載しています。
- ① グループ
- 603:三点ヒッチ GL（カテゴリ１）
- 601:三点ヒッチ M
- 605:日農工標準S型オートヒッチ
- 607:クボタ用ヒッチ (W3P・Bヒッチ)
- → ① グループの各形状と寸法
- ② グループ
- 608:クボタ用ヒッチ (GR-16-75,16-60用)
- 609:クボタ用ヒッチ (SPU用)
- 611:クボタ用ヒッチ (NS67用)
- 640:クボタ用ヒッチ (2P用)
- 642:クボタ用ヒッチ (FT25-ZFQ用)
- → ② グループの各形状と寸法
- ③ グループ
- 612:ヤンマー用ヒッチ (アグリカ用)
- 613:ヤンマー用ヒッチ (MD14,20用)
- 614:ヤンマー用ヒッチ (RG用)
- 638:ヤンマー用 A2・A1ヒッチ
- 645:ヤンマー用ヒッチ (ＶＰ８０Ｄ)
- → ③ グループの各形状と寸法
- ④ グループ
- 620:みのる用ヒッチ (RT31,32用)
- 632:みのる用ヒッチ (LTR・LRM用)
- 633:みのる用ヒッチ (RX4用)
- 634:みのる用ヒッチ (KE-3用)
- 606:田植機用ヒッチ（溶接加工）
- → 溶接加工 について
- → ④ グループの各形状と寸法
- ⑤ グループ
- 619:イセキ用ヒッチ (多目的 田植機用)
- 617:イセキ用ヒッチ (さなえ用)
- 618:イセキ用ヒッチ (アイサイカ用)
- 647:イセキ用ヒッチ (2P)
- 637:三菱用ヒッチ (MPR65用)
- → ⑤ グループの各形状と寸法
- オプション
- →平高用金具
- →スペーサー
① グループ
603:三点ヒッチ GL（カテゴリ１）
※三点ヒッチGL は「L4カルチ・L4カルチ フルセット・GLカルチ・ハイテク カルチ専用」の3点直装ヒッチです。
601:三点ヒッチ M
605:日農工標準S型オートヒッチ
607:クボタ用ヒッチ (W3P用)
① グループの各形状と寸法
| 製品名 | 型式（都府県） | 型式（北海道） | 旧型式 |
|
三点ヒッチ GL （カテゴリ１） |
P603-A | H603-A | HST-GL |
| 三点ヒッチ M | P601-A | H601-A | HST-M |
|
日農工標準S型オートヒッチ ※純正品のみ対応 |
P605-A | H605-A | OTH-0S4S |
| クボタ用ヒッチ (W3P・Bヒッチ) | P607-A | H607-A | OTH-4 |
② グループ
608:クボタ用ヒッチ (GR-16-75,16-60用)
609:クボタ用ヒッチ (SPU用)
611:クボタ用ヒッチ (NS67用)
640:クボタ用ヒッチ (2P用)
642:クボタ用ヒッチ (FT25-ZFQ用)
※補足：狭畦用 中耕機、麦用除草機など全高が短いカルチは中耕除草作業に必要な深さ不足するため、FT用のヒッチが必須です。

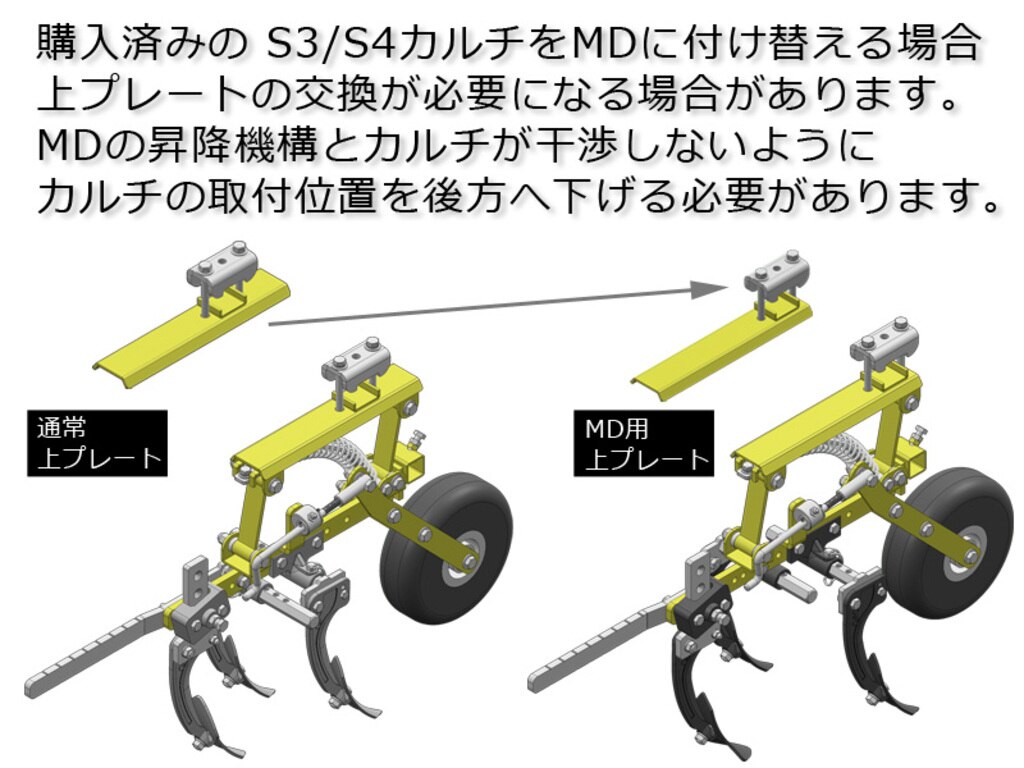

全高が高いS4、S3カルチの取付は「三点ヒッチM」＋「平高用金具」で「クボタ用ヒッチ (FT25-ZFQ用)」の代用ができます。
購入済みの商品をご確認の上、ご検討ください。
全高が高いS4、S3カルチの取付は「三点ヒッチM」＋「平高用金具」で「クボタ用ヒッチ (FT25-ZFQ用)」の代用ができます。
購入済みの商品をご確認の上、ご検討ください。
② グループの各形状と寸法
| 製品名 | 型式（都府県） | 型式（北海道） | 旧型式 |
| クボタ用ヒッチ (ハイクリ GR-16用) | P608-A | H608-A | KGR-17 |
| クボタ用ヒッチ (SPU用) | P609-A | H609-A | KBSPU-85/65 |
|

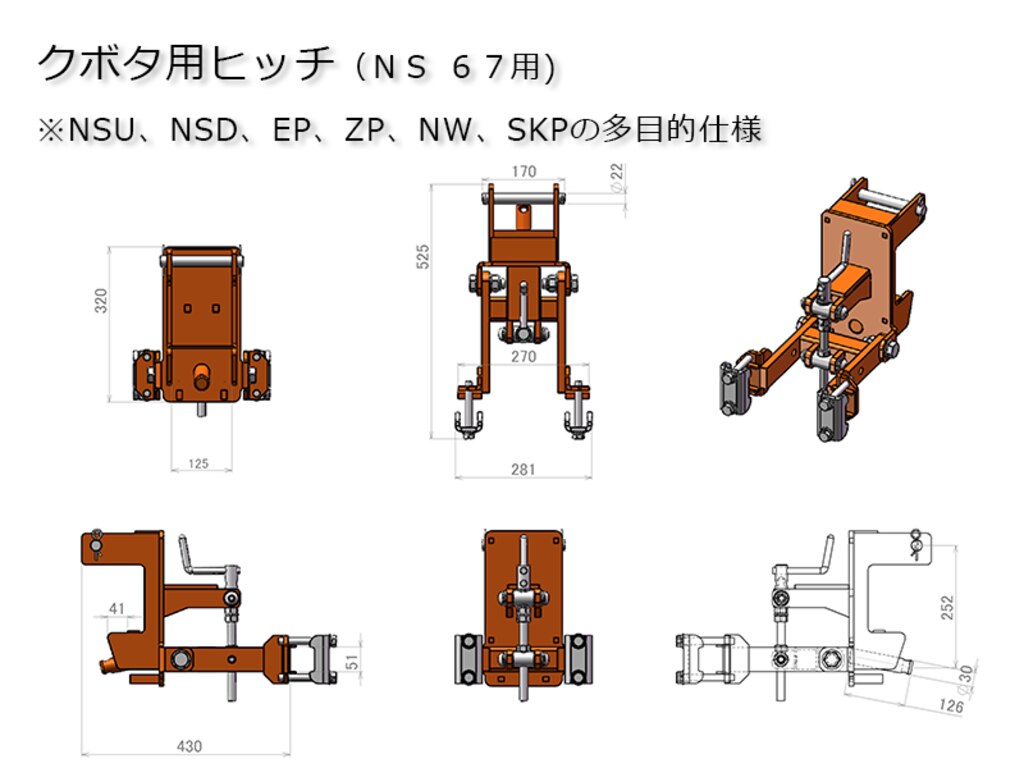

クボタ用ヒッチ (NS67用) ※NSU, NSD, EP, ZP, NW, SKPの多目的仕様 |
P611-A | H611-A | H611-A |
| クボタ用ヒッチ (2P用) | P640-A | H640-A | - |
| クボタ用ヒッチ (FT25-ZFQ用) | P642-A | H642-A | - |
③ グループ
612:ヤンマー用ヒッチ (アグリカ用)
613:ヤンマー用ヒッチ (MD14,20用)
614:ヤンマー用ヒッチ (RG用)
638:ヤンマー用 A2・A1ヒッチ
645:ヤンマー用ヒッチ (ＶＰ８０Ｄ)
③ グループの各形状と寸法
| 製品名 | 型式（都府県） | 型式（北海道） | 旧型式 |
| ヤンマー用ヒッチ (アグリカ用) | P612-A | H612-A | YSG-S |
| ヤンマー用ヒッチ (MD14,20用) | P613-A | H613-A | H613-A |
| ヤンマー用ヒッチ (RG用) | P614-A | H614-A | YRG-4 |
| ヤンマー用 A2・A1ヒッチ | P638-A | H638-A | HST-A2 |
| ヤンマー用ヒッチ (ＶＰ８０Ｄ) | P645-A | H645-A | - |
④ グループ
620:みのる用ヒッチ (RT31,32用)
632:みのる用ヒッチ (LTR・LRM用)
633:みのる用ヒッチ (RX4用)
634:みのる用ヒッチ (KE-3用)
606:田植機用ヒッチ（溶接加工）
溶接加工について
田植機の植付部を外し、穴空け加工 or 溶接加工をお願いしています。
機種や状態・状況に応じ加工が必要なため、下記に参考例を掲載します。
機種や状態・状況に応じ加工が必要なため、下記に参考例を掲載します。
取付方法 1⃣～4⃣
取付方法 5⃣～8⃣
取付方法 9⃣～⓬
④ グループの各形状と寸法
| 製品名 | 型式（都府県） | 型式（北海道） | 旧型式 |
| みのる用ヒッチ (RT31,32用) | P620-A | H620-A | HTM-32 |
| みのる用ヒッチ (LTR・LRM用) 水田用 | P632-A | H632-A | HTMS-LRT |
| みのる用ヒッチ (RX4用) 水田用 ローリングタイプ | P633-A | H633-A | HTMS-RX4 |
| みのる用ヒッチ (KE-3用) 水田用 | P634-A | H634-A | - |
| 田植機用ヒッチ（溶接加工） | P606-A | H606-A | H-50×33 |
⑤ グループ
619:イセキ用ヒッチ (多目的 田植機用)
617:イセキ用ヒッチ (さなえ用)
※さなえ系は、溶接加工必須の場合があります
※さなえ PZV80の場合は、お問い合わせ下さい
618:イセキ用ヒッチ (アイサイカ用)
647:イセキ用ヒッチ (2P)
637:三菱用ヒッチ (MPR65用)
⑤ グループの各形状と寸法
| 製品名 | 型式（都府県） | 型式（北海道） | 旧型式 |
| イセキ用ヒッチ (多目的 田植機用) | P619-A | H619-A | HTT-1 |
| イセキ用ヒッチ (さなえ用) | P617-A | H617-A | HTSNA-1 |
| イセキ用ヒッチ (アイサイカ・HV用) | P618-A | H618-A | HTI-4 |
| イセキ用ヒッチ (2P) | P647-A | H647-A | - |
| 三菱用ヒッチ (MPR65用) ※多目的用 55用も可 | P637-A | H637-A | MH-4 |
※さなえ系は、溶接加工必須の場合があります。「さなえ PZV80」の場合は、対応ヒッチあり。
オプション
機種への取付方法として、ヒッチを50角のフレームへ接続する事を標準仕様としています。
トラクターの車高が高い場合や、高うねのような両端のカルチの高さだけを下げたい場合（最大で約20cm）に平高用金具が有効です。
狭畦用中耕機のように条間が狭い除草機は50角のフレームにスペーサーを加え、ヒッチ取付部と除草機の部品が干渉しないようにします。
トラクターの車高が高い場合や、高うねのような両端のカルチの高さだけを下げたい場合（最大で約20cm）に平高用金具が有効です。
狭畦用中耕機のように条間が狭い除草機は50角のフレームにスペーサーを加え、ヒッチ取付部と除草機の部品が干渉しないようにします。
| 部品名 | 型式（都府県） | 型式（北海道） |
|
平高用金具 ※数量2個 注文で1組 |
PHK-A | HHK-A |
|
スペーサー ※左右 1組 |
PKK-1-1 | HKK-A |
平高用金具
スペーサー
